GH4033
作者：上海闽冶 时间：2024-03-22 浏览：99人次
产品属性:
品牌：KX-Alloy
近似牌号：GH4033，ЭП437БГ,ХН77ТЮР
认证证书：ISO9001:2015
产地：中国江苏·丹阳
产品说明
合金类别：高温合金
基材形状：丝材/带材/棒材/管材/板材
合金系列：镍铬合金
执行标准：ASTM
应用领域：航空航天，石油化工，能源领域
产品描述和应用
GH4033是Ni-Cr基沉淀硬化型变形高温合金，以加入铝、钛元素形成沉淀强化相，使用温度小于700℃。合金在700℃~750℃具有足够的高温强度，在900℃以下具有良好的抗氧化性能。合金的冷、热加工性能良好。适于制作750℃以下工作的涡轮叶片及700℃以下工作的涡轮盘等零件。主要产品有热轧和锻制棒材、冷拉棒材、冷轧板、冷拉丝、锻制圆饼、涡轮工作叶片和盘（环）件等。
GH4033已用于制作航空发动机涡轮工作叶片、涡轮盘及其他高温承力部件。
GH4033在热轧及锻造时形成晶粒不均匀及粗晶的倾向较大，易产生粗晶废品。此外，应严格控制生产工艺，避免出现700℃拉伸塑性下降的现象。

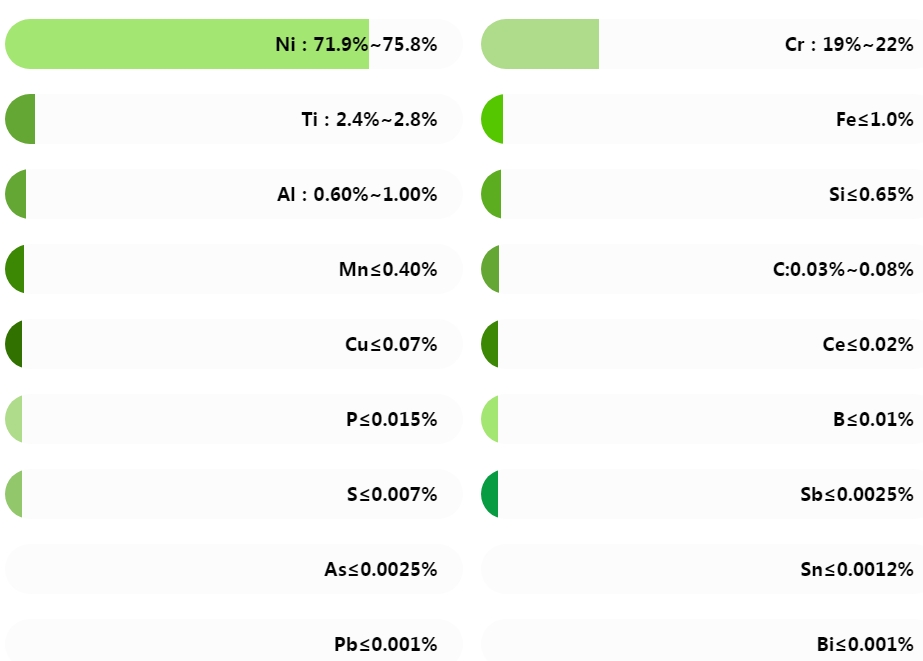

GH4033的成份含量
力学性能
| 标准号 | 品种/mm | 拉伸性能 | 室温性能 | 持久性能 | ||||||||
| θ/℃ | σb/MPa | σρ0.2/MPa | δ5/% | Ψ/% | HBS | AKU/J | θ/℃ | σ/MPa | t/h | |||
| ≥ | ≥ | ≥ | ||||||||||
GJB 1953A GB/T 14993 | 航空转动件用热轧棒
| 700 | 685 | - | 15 | 20 | 321~255 | - | 700 | 430 （410） | 60 （80） | |
| HB 5198 | 700 | 735 | - | 15 | 20 | 321~255 | - | 700 | 430 （432） | 40 （60） | ||
GJB 3165A | 航空承力件用热轧和锻制棒 | d≥50 | 20 | 880 | 590 | 13 | 16 | 321~255 | 23.5 | 750 | 345 （295） | 50 （100） |
d＜50 棒及扁材 | 700 | 685 | - | 15 | 20 | 311~255 | - | 700 | 430 （412） | 60 （80） | ||
| YB/T 5245 | 普通承力件用热轧和锻制棒 | ＞d55 | 20 | 880 | 590 | 13 | 16 | 321~255 | - | 750 | 295 | 100 |
| ＜d20 棒及扁材 | 700 | 685 | - | 15 | 20 | 311~255 | - | 700 | 430 （412） | 60 （80） | ||
| 标准号 | 品种/mm | 拉伸性能 | 室温性能 | 持久性能 | |||||||
| θ/℃ | σb/MPa | σρ0.2/MPa | δ5/% | Ψ/% | HBS | AKU/J | θ/℃ | σb/MPa | t/h | ||
| ≥ | ≥ | ≥ | |||||||||
GB/T 14997 GB/T 14998 GJB 3020A GJB 3782A |
锻制圆饼 环件毛坯
| 20 | 855 （805） | 590 | 13 （10） | 16 （13） | 321~255 | 23.5 | 750 | 295 （345） | 100 （50） |
GJB 5301 | 环形件 | 20 | 805 | 590 | 10 | 13 | 321~255 | 23.5 | 750 | 295 | 100 |
| 345 | 50 | ||||||||||
| QJ/DT01.63000 | 冷轧薄板 | 20 | 885 | - | 13 | - | - | - | 750 | 324 | 23 |
| 700 | 685 | - | 13 | - | - | - | |||||
①d≥50mm棒材采用制度Ⅰ处理；d＜50mm棒材采用制度Ⅱ处理。 ②d＞55mm棒材采用制度Ⅰ处理；d＜20mm棒材及扁材采用制度Ⅱ处理。 ③持久性能初次检验不合格时，按括号内指标重新检验，试验不加倍。 ④如因锻造工艺不当，导致性能不合格时，其室温拉伸性能应符合括号内指标要求，其余性能与熔检料要求相同。 | |||||||||||
注：所有品种检验试样均经标准热处理。 | |||||||||||
