GH3128
作者：上海闽冶 时间：2024-03-22 浏览：98人次
产品属性:
品牌：KX-Alloy
近似牌号：无
认证证书：ISO9001:2015
产地：中国江苏·丹阳
产品说明
合金类别：高温合金
基材形状：丝材/带材/棒材/管材/板材
合金系列：镍铬钨合金
执行标准：GB/T14992
应用领域：航空航天
产品描述和应用
GH3128是Ni-Cr基固溶强化型变形高温合金，使用温度在950℃以下。合金中加入w(W+Mo)16%进行固溶强化，加入硼、铈和锆元素净化和强化晶界。合金具有高的塑性、较高的持久和蠕变强度，以及良好的抗氧化性能、冲压和焊接等工艺性能，综合性能优于GH3044和GH3536等同类镍基固溶强化合金。适于制作在950℃下长期工作的航空发动机燃烧室火焰筒、加力燃烧室壳体等部件。主要产品有冷轧薄板、热轧板、棒材、锻件、丝材和管材。已用于制造航空发动机火焰筒、扩散器、加力燃烧室、尾喷口、调节片、稳定器、扩散器和燃气导管等，批产和使用情况良好。合金也推广应用于测温热电偶保护管、磁通门、磁力仪探头、骨架材料、W和Mo还原烧结用料舟、铁路机车预燃室喷嘴等高温氧化气氛下的结构件。

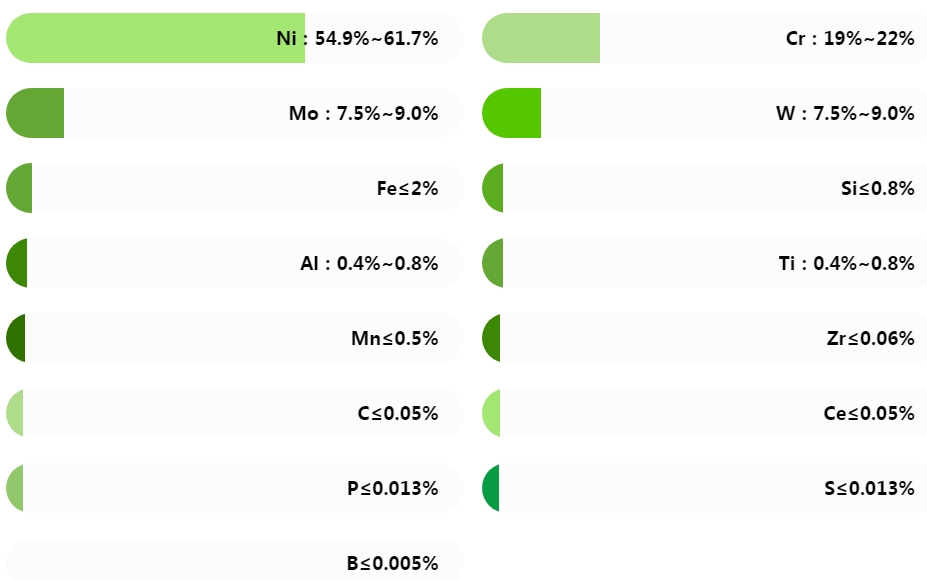

GH3128的成份含量
力学性能
| 标准号 | 品种 | 热处理 | θ/℃ | 拉伸性能 | 持久性能 | ||||||
| σb/MPa | δ5/% | Ψ/% | 组别 | 板厚/mm | σ/MPa | t/h | δ5/% | ||||
| GJB 1952A | 冷轧薄板
| 交货状态 | 20 | ≥735 | ≥40.0 | - | - | - | - | - | - |
交货状态 +1200℃/AC | 950 | ≥175 | ≥40.0 | - | Ⅰ | ＞1.2 | 54 | ≥23 | 实测 | ||
| 1≤.2 | ≥20 | ||||||||||
| Ⅱ | ≥1.5 | 39 | ≥100 | 实测 | |||||||
| ＜1.5~1.0 | ≥80 | ||||||||||
| ≤1.0 | ≥70 | ||||||||||
GJB 3317A GB/T 14995 GB/T 14996 | 热轧板 冷轧板 | 交货状态 | 20 | ≥735 | ≥40.0 | 实测 | - | - | - | - | - |
| 交货状态 | 20 | ≥175 | ≥40.0 | 实测 | - | - | - | - | - | ||
| QJ/D 01.73092 | 中厚板 | 交货状态 +1200℃/AC | 20 | ≥735 | ≥40 | 实测 | - | - | - | - | - |
| 950 | ≥177 | ≥40 | ≥40 | - | 15~65 | 100 | 实测 | - | |||
①持久性能的初次检验按组别Ⅰ进行，如不合格时允许按组别Ⅱ重新检验。 ②当t≥20h后，允许停止试验。 | |||||||||||
| 标准号 | 品种/mm | 热处理 | θ/℃ | 拉伸性能 | 持久性能 | ||||||
| σb/MPa | σρ0.2/MPa | δ5/% | Ψ/% | 组别 | σb/MPa | t/h | δ5/% | ||||
| 辽新 7-0062 | 非转动件用热轧和锻制棒
| （1180~1200）℃/AC | 950 | ≥177 | - | ≥40 | ≥40 | - | - | - | - |
辽新 7-0087
| 非转动件用热轧棒 (d≤100) | （1140~1200）℃/AC | 20 | ≥735 | - | ≥40 | 实测 | - | - | - | - |
| 950 | ≥177 | - | ≥40 | ≥40 | Ⅰ | 54 | ≥23 | - | |||
| Ⅱ | 39 | ≥100 | - | ||||||||
| 辽新 7-0090 | 热轧和锻制棒 （d≤200） | （1140~1180）℃/AC | 20 | ≥735 | ≥320 | ≥40 | 实测 | - | - | - | - |
交货状态 +1200℃/AC | 950 | ≥177 | ≥100 | ≥40 | 实测 | Ⅰ | 54 | ≥23 | ≥18 | ||
| Ⅱ | 39 | ≥100 | 实测 | ||||||||
| QJ/T 01.73131 | 饼材、棒材 | （1800~1200）℃/AC | 950 | ≥177 | - | ≥40 | ≥40 | - | - | - | - |
①持久性能的初次检验按组别Ⅰ进行，如不合格时允许按组别Ⅱ重新检验。 | |||||||||||
