GH4099
作者：上海闽冶 时间：2024-03-22 浏览：112人次
产品属性:
品牌：KX-Alloy
近似牌号：ЭП693，ХН68МВКТЮР
认证证书：ISO9001:2015
产地：中国江苏·丹阳
产品说明
合金类别：高温合金
基材形状：丝材/带材/棒材/板材
合金系列：镍铬钴合金
执行标准：GB/T1992
应用领域：航空航天，电力能源，石油化工
产品描述和应用
GH4099是Ni-Cr基沉淀硬化型变形高温合金，900℃以下可长期使用，短时最高使用温度可达1000℃。合金加入铬、钴、钨和钼元素进行固溶强化，加入铝和钛元素形成时效强化相，加入硼、和镁元素净化和强化晶界。GH4099具有较高的热强性、组织稳定，并具有满意的冷热加工成形和焊接工艺性能。适合于制造航空发动机燃烧室和加力燃烧室等高温焊接结构件。主要产品有热轧棒材、板材、丝材和锻件。
GH4099板材已用于制造航空发动机加工可调喷口壳体、加力筒体等零部件；轧制棒材已用于制造航空发动机的压气机叶片；锻制棒材已用于制造大型舰用燃气轮机和巡航导弹的结构部件。用GH4099制造的的大型板材结构件，可在固溶处理后不经时效处理直接使用。合金经700℃~950℃长期时效后没有发现有害相。

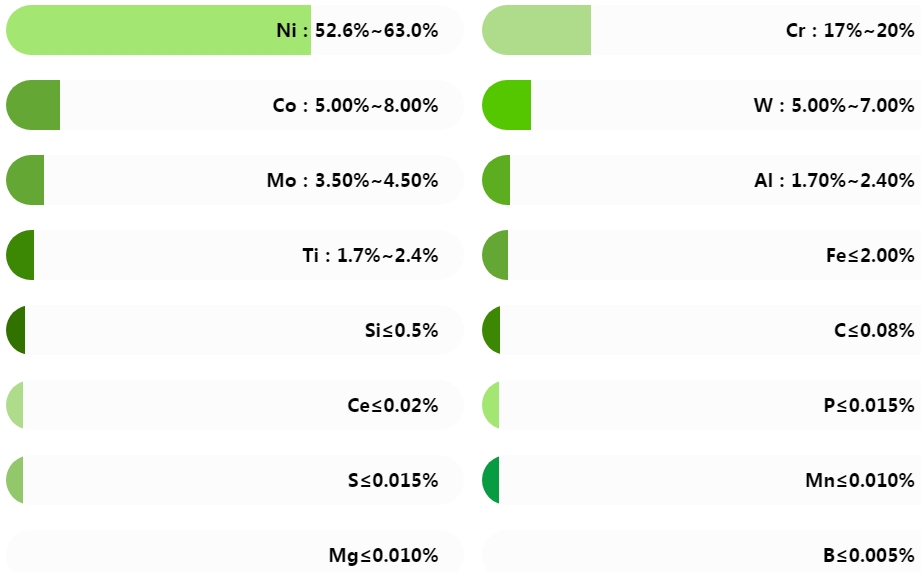

GH4099的成份含量
力学性能
| 标准号 | 品种/mm | 热处理 | θ/℃ | 拉伸性能 | 持久性能 | HV | 晶粒度/级 | |||
| σb/MPa | δ5/% | σ/MPa | t/h | δ5/% | ||||||
| ≥ | ≥ | |||||||||
GJB 1952A HB 5332 | 0.8~4.0 冷轧板 |
供应状态
| 20 | ≤1130 | 32 | - | - | - | ≤300 | 4级或更细 |
| 900 | 375 | 15 | 110 | 23 | 6 | - | - | |||
| 98 | 30 | 10 | - | - | ||||||
供应状态+900℃×5h/AC | 900 | 295 | 23 | - | - | - | - | - | ||
| ①供应状态900℃持久性能任选一组测试，并且每批选择一个持久试样在恒定试验力下拉断，测定断后δ5/%。 | ||||||||||
| 标准号 | 品种 | 热处理 | θ/℃ | 拉伸性能 | 持久性能 | HV | |||||
| σb/MPa | σρ0.2/MPa | δ5/% | Ψ/% | σb/MPa | t/h | δ5/% | |||||
| ≥ | ≥ | ||||||||||
QJ/DT 0160018 |
热轧棒
| （1080~1120）℃×1h/AC | 20 | 930 | - | 32 | - | - | - | - | - |
QJ/DT 0160020 | 热轧棒 | 1090℃±10℃×2h/AC +900℃±10℃×5h/AC | 20 | 930 | 520 | 32 | 37 | - | - | - | 实测 |
| 900 | 315 | - | 30 | 45 | 98 | 50 | - | - | |||
QJ/DT 0160020 | 热轧棒 | 1000℃±15℃×4h/AC +700℃±10℃×16h/AC | 20 | 1030 | 665 | 25 | 30 | - | - | - | 实测 |
| 900 | 345 | - | 28 | 43 | 98 | 50 | - | - | |||
| QJ/DT 0160021 | 大规格锻棒 | 1130℃±10℃×（30~40）min/AC +900℃±10℃×4h/AC | 20 | 980 | 实测 | 15 | 实测 | - | - | - | 实测 |
| 900 | 637 | 实测 | 10 | 实测 | 284 | 50 | - | - | |||
| 标准号 | 品种/mm | 热处理 | θ/℃ | σb/MPa | δ5/% | 晶粒度/级 | |||
| 文献 | 0.8~3 冷轧板 | （1080~1100）℃/AC +900℃±10℃×5h/AC | 20 | ≤980 | ≥35 | ≥4 | |||
| 900 | ≥295 | ≥23 | - | ||||||
