4J50
作者：上海闽冶 时间：2024-03-26 浏览：151人次
产品属性:
品牌：KX-Alloy
近似牌号：50H,FeNi 50,Nilo 51,NS-1,N50,Vacodil 500
认证证书：ISO9001:2015
产地：中国江苏·丹阳
产品说明
合金类别：膨胀合金
基材形状：丝材/带材/棒材/管材/板材
合金系列：镍铁合金
执行标准：ASTM
应用领域：航空航天，石油化工，工业领域，能源领域
产品描述和应用
4j50该合金在-253～700℃温度范围内具有良好的综合性能，650℃以下的屈服强度居变形高温合金的首位，并具有良好的性能以及加工性能、焊接性能良好。能够制造各种形状复杂的零部件，在宇航、核能、石油工业及挤压模具中，在上述温度范围内获得了极为广泛的应用。

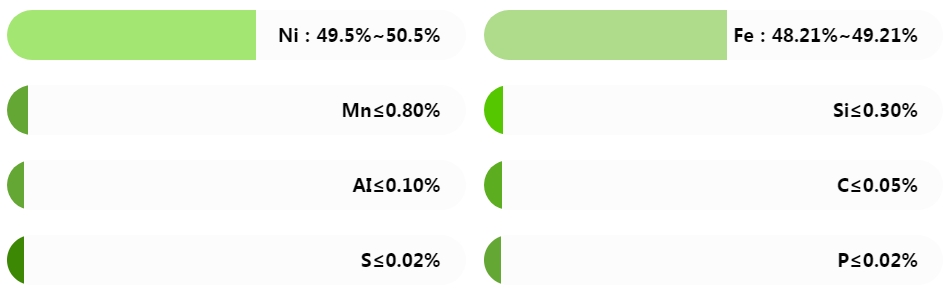

4J50的成份含量
力学性能
| 厚度/mm | HV | 代号 | 状态 | σb/MPa | ||
| <2.5 | ≤165 | S | 软态 | <590 | ||
| ≤2.5 | ≤170 | I | 硬态 | >700 | ||
合金的平均线膨胀系数：
| 合金牌号 | 试样热处理制度 | 平均线胀系数α（10-6/ K） | |||
| 20～ 300°C | 20～ 400 °C | ||||
| 4J50 | 在氢气气氛中加热至900±20℃,保温1h,以不大于5℃/ min速度冷至200℃以下出炉 | 9.2～ 10.0 | 9.2～ 9.9 | ||
4J50合金的典型膨胀系数：
| 合金牌号 | 平均线膨胀系数α（10-6/ K） | |||||||
| 20-100℃ | 20-100℃ | 20-300℃ | 20-400℃ | 20-450℃ | 20-500℃ | 20-600℃ | ||
| 4J50 | 9.8 | 9.8 | 9.5 | 9.4 | - | 9.7 | 10.6 | |
