GH4169
作者：上海闽冶 时间：2024-03-22 浏览：104人次
产品属性:
品牌：KX-Alloy
近似牌号：Inconel 718，UNS NO7718，W.Nr.2.4668，NiCr19Fe19Nb5
认证证书：ISO9001:2015
产地：中国江苏·丹阳
产品说明
合金类别：高温合金
基材形状：丝材/带材/棒材/管材/板材
合金系列：镍铬铁合金
执行标准：GB/T14992
应用领域：航空航天，石油化工，军工领域
产品描述和应用
GH4169是Ni-Cr-Fe基沉淀硬化型变形高温合金，长时使用温度范围-253℃~650℃，短时使用温度可达800℃。合金在650℃以下强度较高，具有良好的抗疲劳、抗辐射、抗氧化和耐腐蚀性能，以及良好的加工性能、焊接性能和长期组织稳定性。适于制作航空、航天、核能和石化工业中的涡轮盘、环件、叶片、轴、紧固件和弹性元件、板材结构件、机匣等。
合金从成分上分为普通和优质两大类,优质GH4169合金的碳、铌、硫和气体含量的控制更严格,主要用于制造各类转动零件；从制作工艺分标准、高强和直接时效三大类，其中，高强和直接时效用于优质GH4169合金锻件，热变形温度以此降低，锻件的平均晶粒度依次细化，强度则依次升高，可满足航空发动机中不同转动零件的应用要求。

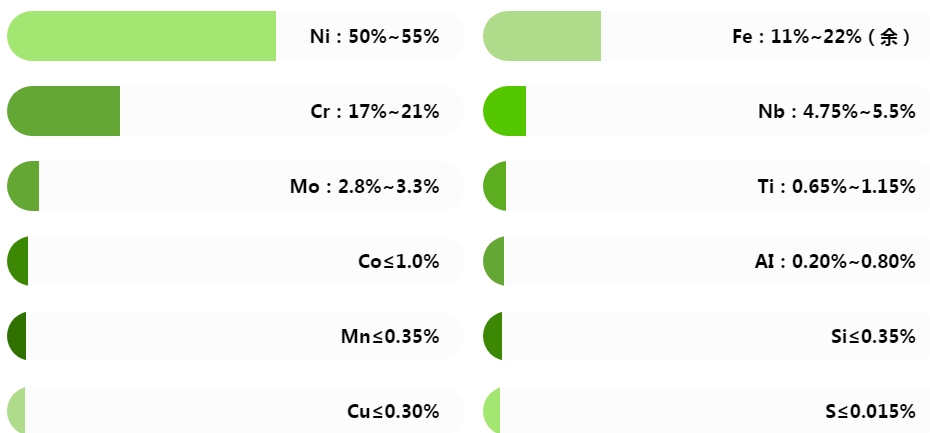

GH4169的成份含量
力学性能
| 标准号 | 品种 | 取样 | θ/℃ | 拉伸性能 | HBS | 持久性能 | |||||||
| σb/MPa | σP0.2/MPa | δ5/% | Ψ/% | σ/MPa | τ/h | δ5/% | τH/h | ||||||
GJB 5280
| 航空用盘锻件 | 弦向标准热处理
| 20 | ≥1270 | ≥1030 | ≥12 | ≥15 | 461~341 | - | - | - | - | |
650 | ≥1000 | ≥865 | ≥12 | ≥18 | - | 690 | ≥25 | ≥5 | ≥τ | ||||
GJB 5301
| 航空用环形件 | 20 | ≥1270 | ≥1035 | ≥12 | ≥15 | 451~345 | - | - | - | - | ||
650 | ≥1000 | ≥860 | ≥12 | ≥15 | - | 690 | ≥25 | ≥5 | ≥τ | ||||
| ①持久持续时间达到规定时间后，可按相应规定的加载至拉断；τH≥τ后，试样可不拉断，允许采用光滑-缺口组合试样，缺口试样τ=0.2mm。 | |||||||||||||
| 标准号 | 品种 | 取样 | θ/℃ | 拉伸性能 | AKUZ/J | HBW | 持久性能 | |||||||
| σb/MPa | σP0.2/MPa | δ5/% | Ψ/% | σ/MPa | τ/h | δ5/% | ||||||||
GJB 712A | 航空用锻制圆饼 | 弦向标准热处理 | -196 | ≥1470 | ≥1130 | ≥12 | ≥20 | - | - | - | - | - | ||
20 | ≥1275 | ≥1035 | ≥12 | ≥15 | ≥32 | ≥331 | - | - | - | |||||
650 | ≥1000 | ≥860 | ≥12 | ≥15 | - | - | 690 | ≥25 | - | |||||
| 标准号 | 品种及规格/mm | 热处理 | θ/℃ | 拉伸性能 | 硬度 | 持久性能 | ||||||
| σb/MPa | σP0.2/MPa | δ5/% | σ/MPa | τ/h | δ5/% | |||||||
Q/3B 4050
| 厚板 薄板 带材
| - | 退火 | 20 | ≤895 | ≤485 | ≥40 | HRB≤94 | - | - | - | |
≤0.25 | 固溶 | 20 | ≤965 | ≤550 | 实测 | HRB≤102 | - | - | - | |||
＞0.25~4.75 | 20 | ≤1035 | ≤550 | ≥30 | HRC≤102 | - | - | - | ||||
＞4.75~25 | 20 | ≥1240 | ≤725 | ≥30 | HRC≤25 | - | - | - | ||||
≤0.25 | 标准热处理 | 20 | ≥1240 | ≥1035 | 实测 | HRC≥36 | ||||||
＞0.25~25 | 20 | ≥1240 | ≥1035 | ≥12 | HRC≥36 | - | - | - | ||||
≤0.38 | 650 | ≥965 | ≥795 | ≥5 | - | 655 | ≥23 | - | ||||
＞0.38~0.62 | 650 | ≥965 | ≥795 | ≥5 | - | 655 | ≥23 | 4 | ||||
＞0.62~25 | 650 | ≥1000 | ≥825 | ≥5 | - | 690 | ≥23 | 4 | ||||
| 标准号 | 品种 | 热处理 | θ/℃ | 拉伸性能 | ||||
| σb/MPa | σP0.2/MPa | δ5/% | ||||||
Q/3B 4052 | 毛细管 | 固溶 | 20 | ≤1070 | ≤655 | ≥30 | ||
标准热处理 | 20 | ≥1275 | ≥1035 | ≥12 | ||||
| 注：采用整管拉升试样。 | ||||||||
| 标准号 | 品种 | 热处理 | θ/℃ | 拉伸性能 | 硬度 | 持久性能 | ||||||
| σb/MPa | σP0.2/MPa | δ5/% | Ψ/% | σ/MPa | τ/h | δ5/% | ||||||
GJB 2611A | 冷拉棒 | 标准热处理 | 20 | ≥1270 | ≥1030 | ≥12 | ≥15 | HBW≥345 | - | - | - | |
| 650 | ≥1000 | ≥860 | ≥12 | ≥18 | - | 690 | ≥23 | ≥4 | ||||
GJB 3527 | 弹簧用冷拉丝 | 标准热处理 | 20 | ≥1270 | ≥1035 | ≥12 | - | HBC≥32 | - | - | - | |
| 标准号 | 品种及规格/mm | 取样方向 | 热处理 | 拉伸性能 | 室温 HBS | 持久、蠕变性能 | ||||||||||
| θ/℃ | σb/MPa | σP0.2/MPa | δ5/% | Ψ/% | θ/℃ | σ/MPa | τ/h | δ5/% | εP/% | |||||||
| ≥ | ≥ | ≤ | ||||||||||||||
Q/3B 4048 优质 | 棒材 | d≤125 | L |
标准热处理 | 20 | 1280 | 1030 | 12 | 15 | 346 | 650 | 690 | 25 | 5 | - | |
| 650 | 1000 | 862 | 12 | 15 | ||||||||||||
d＞125~200 | L | 20 | 1280 | 1030 | 12 | 15 | ||||||||||
| 650 | 1000 | 860 | 12 | 15 | ||||||||||||
T | 20 | 1240 | 1030 | 6 | 8 | |||||||||||
| 650 | 965 | 860 | 6 | 8 | ||||||||||||
d＞200 | T | 20 | 1230 | 1020 | 6 | 8 | ||||||||||
| 650 | 900 | 800 | 6 | 8 | ||||||||||||
Q/5B 4040 | 锻件 | - | C | 标准热处理 | 20 | 1275 | 1035 | 12 | 15 | 346 | 650 | 690 | 25 | 5 | - | |
| 650 | 1000 | 860 | 12 | 15 | ||||||||||||
Q/3B 4056 高强
| 锻件 | d500~620 | C | 20 | 1345 | 1100 | 12 | 15 | 363 | 650 | 725 | 25 | 5 | - | ||
| 650 | 1080 | 930 | 12 | 15 | 595 | 825 | 25 | - | 0.2 | |||||||
| 50 | - | |||||||||||||||
Q/3B 4054 直接时效 | 锻件 | 直接时效 | 20 | 1450 | 1240 | 10 | 15 | 388 | 650 | 700 | 25 | 5 | - | |||
| 650 | 1170 | 1000 | 12 | 15 | 595 | 825 | 25 | - | 0.2 | |||||||
| 50 | - | |||||||||||||||
①持久持续时间达到规定时间后，可按相应规定的加载至拉断；τH≥τ后，试样可不拉断，允许采用光滑-缺口组合试样，缺口 τ=0.2mm。 ②620℃蠕变，σ=662MPa，τ=45h，εP≤0.2。 | ||||||||||||||||
