GH4145
作者：上海闽冶 时间：2024-03-22 浏览：101人次
产品属性:
品牌：KX-Alloy
近似牌号：Inconel X-750，NiCr15Fe7TiAl，NC15FeTNbA，ATGF，NCF750
认证证书：ISO9001:2015
产地：中国江苏·丹阳

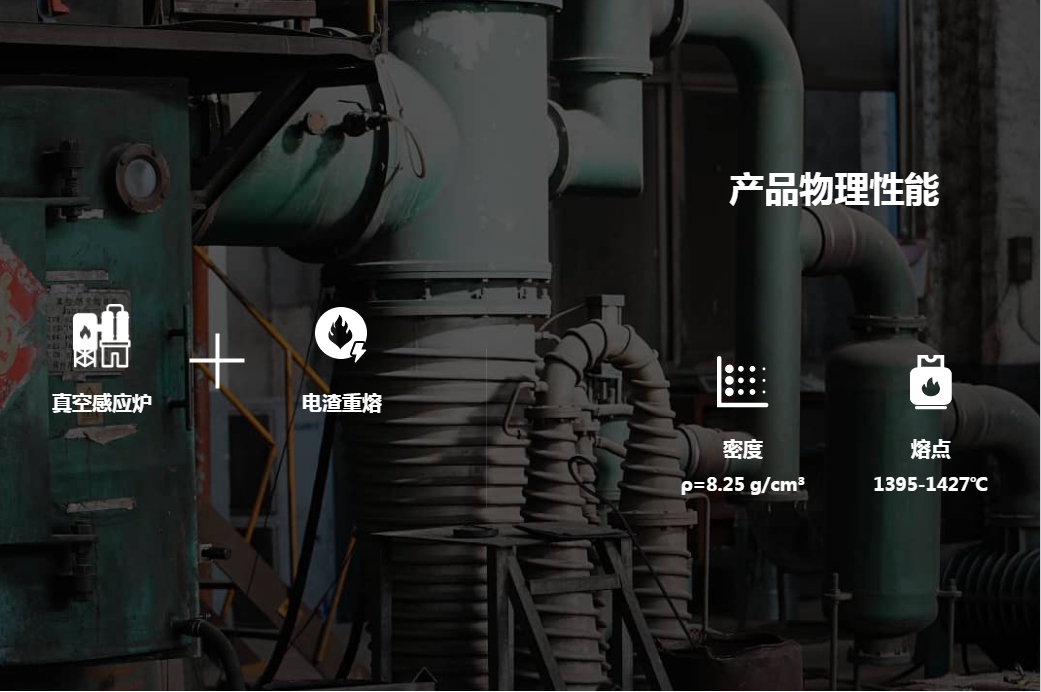

产品说明
合金类别：高温合金
基材形状：丝材/带材/棒材/板材
合金系列：镍铬铁合金
执行标准：GB/T14992
应用领域：航空航天，工业领域
产品描述和应用
GH4145是Ni-Cr基沉淀硬化型变形高温合金，主要以y相为时效沉淀强化相，使用温度在800℃以下。GH4145在980℃以下具有良好的耐腐蚀和抗氧化性能，800℃以下具有较高的强度，700℃以下具有良好的抗蠕变性能，540℃以下具有较好的抗松弛性能。GH4145还有很好的成形性能和焊接性能，主要产品有板材、带材、棒材、型材、锻件、环形件、丝材和管材。
GH4145已用于制造航空发动机在800℃以下工作并要求强度较高、耐腐蚀的环形件、结构件和螺栓等零件，在540℃以下工作的具有中等或较低应力并要求抗松弛的平面波形弹簧、周向螺旋弹簧、螺旋压簧、弹簧卡圈和密封圈等，以及用于制造燃气轮机涡轮叶片等零件。GH4145在退火或固溶处理后可进行各种焊接。零件的热处理要在无硫的中性或还原性气氛中进行，以免发生硫化。零件应避免在870℃~650℃之间进行“热一冷”处理，对于大截面的零件，为了防止裂纹，固溶处理后应在空气中冷却。

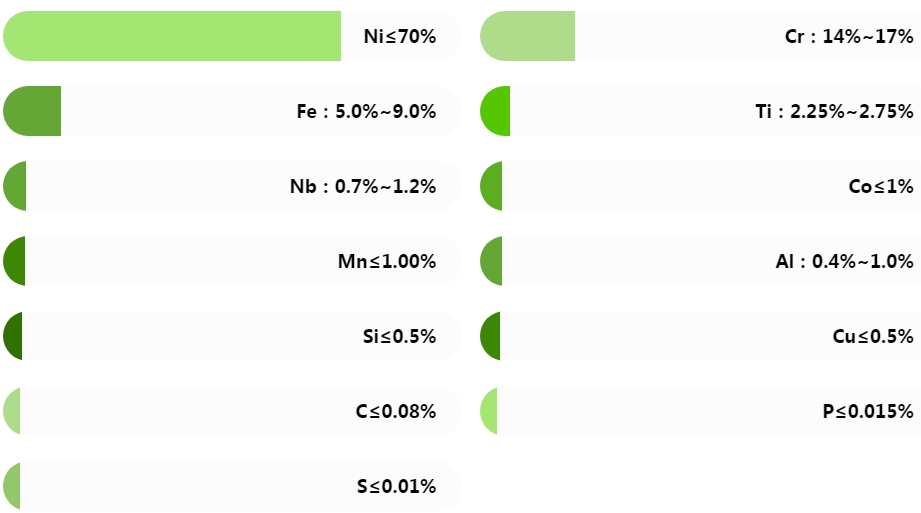

GH4145的成份含量
力学性能
| 标准号 | 品种 | 规格/mm | 热处理 | 室温性能 | |||||
| σb/MPa | σP0.2/MPa | δ4D/% | Ψ/% | HRC | |||||
| Q/3B 4198 | 带材 | δ0.05~0.80 | 供应状态 | ≤930 | - | ≥18 | - | - | |
| 供应状态+时效处理 | ≥1105 | - | ≥12 | - | ≥30 | ||||
| 板材 | δ≤0.60 | 供应状态 | ≤930 | ≤515 | ≥30 | - | - | ||
| δ＞0.60 | ≤930 | ≤515 | ≥35 | - | - | ||||
| δ0.5~4.0 | 供应状态+时效处理 | ≥1170 | ≥795 | ≥18 | - | ≥32 | |||
| Q/3B 4088 | 管材 | 外径≤5.00 壁厚≤0.50 | 供应状态 | ≤965 | ≤550 | ≥35 | - | - | |
| 供应状态+时效处理 | ≥1170 | ≥790 | 15 | - | - | ||||
| 标准号 | 品种 | 热处理 | 直径、边长或厚度/mm | 室温性能 σb/MPa | |
| GJB 3527 | 弹簧用冷拉丝 | A 类，冷拉状态 | 0.30~6.0 | ≥1310 | |
| >6.0~8.0 | ≥1100 | ||||
| B类，冷拉状态 | 0.30~0.65 | ≤1030 | |||
| >0.65~8.0 | 895~1140 | ||||
| A类，冷拉状态+650℃±10℃×4h/AC | 0.30~6.0 | ≥1520 | |||
| >6.0~8.0 | ≥1380 | ||||
| A类，1150℃±15℃×2h/AC+840℃±10℃×24h/AC+705℃±10℃×20h/AC | 0.30~6.0 | ≥1030 | |||
| >6.0~8.0 | ≥1000 | ||||
| B类，冷拉状态+730℃±10℃×16h/AC | 0.30~0.65 | ≥1070 | |||
| >0.65~8.0 | ≥1140 | ||||
| 标准号 | 品种 | 热处理 | 规格/mm | θ/℃ | σb/MPa | σP0.2/MPa | δ5/% | Ψ/% | ||
| 文献 | 棒材、锻件、环形件 | 885℃±14℃×24h±0.5h/AC +705℃±14℃×20h±1h/AC | ≤100 | 20 | ≥1138 | ≥724 | ≥20 | ≥25 | ||
| >100~250 | ≥1103 | ≥689 | ≥15 | ≥17 | ||||||
