GH5188
作者：上海闽冶 时间：2024-03-21 浏览：128人次
产品属性:
品牌：KX-Alloy
近似牌号：Hayness 188，UNSR30188，W.Nr.2.4683，KCN22W
认证证书：ISO9001:2015
产地：中国江苏·丹阳
产品说明
合金类别：高温合金
基材形状：丝材/带材/棒材/板材
合金系列：镍铬钴合金
执行标准：GB/T14992
应用领域：航空航天，汽车领域
产品描述和应用
GH5188是Co-Ni-Cr基固溶强化型变形高温合金，使用温度小于1100℃。GH5188中加入w(W)14%的钨进行固溶强化，使合金具有良好的综合性能；加入较高含量的铬和微量，使合金具有良好的高温抗氧化性能。GH5188具有较好的冷热加工塑性和焊接等工艺性能，适于制作980℃以下要求高强度和1100℃以下要求抗氧化的航空发动机零件。主要产品有冷轧薄板、热轧中板、棒材、锻件和丝材等。
GH5188已用于制作航空发动机燃烧室火焰筒、导向叶片等高温部件，批产和使用情况良好。相近合金在国外还广泛应用于燃气涡轮及导弹的高温部件，如燃烧室、尾喷管及核能工业中的热交换器等零部件。在GH5188板材加工零件的制造工艺中，任何工序（如热处理、焊接等）均应防止渗碳及铜污染，以免损害合金的力学性能和耐蚀性能。合金板材的耐腐蚀能力优于GH3536合金。

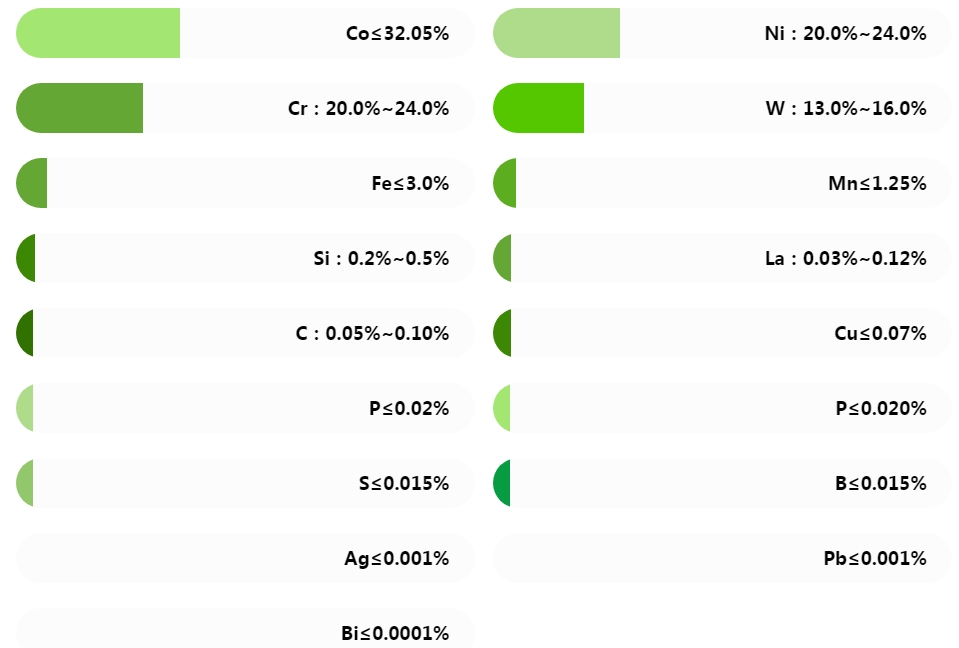

GH5188的成份含量
力学性能
| 标准号 | 品种/mm | 热处理 | 拉伸性能 | 持久性能 | 室温硬度 HV | 其他性能 | ||||||||
| θ/°C | σP0.2/MPa | σb/MPa | δ5/% | θ/°C | σ/MPa | r/h | δ5/% | |||||||
| ≥ | ≥ | |||||||||||||
| GJB3317A | 热轧中厚板 | 标准热处理 | 20 | 380 | 860 | 45 | 815 | 165 | 23 | 10 | ≤282 | 晶粒度≥4级 | ||
| 927 | 76 | 23 | 15 | |||||||||||
| Q/5B 4003 | 薄板 | 标准热处理 | 20 | 380 | 860 | 45 | 927 | 76 | 23 | 15 | - | 弯曲；抗氧化;晶粒度 | ||
| 650 | 250 | 620 | 50 | |||||||||||
| Q/5B 4002 | 带材 | ≤0.51 | 20 | 380 | 860 | 40 | 927 | 62 | 23 | 8 | - | 弯曲180°；抗氧化；晶粒度≥4级 | ||
| 650 | 250 | 620 | 40 | |||||||||||
| ≥0.51 | 20 | 380 | 860 | 45 | 927 | 76 | 23 | 5 | - | |||||
| 650 | 250 | 620 | 50 | |||||||||||
| Q/5B 40222 | 棒材 | 标准热处理 | 20 | 380 | 860 | 45 | 927 | 90 | 23 | 15 | HB≤302 | 抗氧化 | ||
| Q/5B 4014 | 环形锻件 | 20 | 380 | 860 | 45 | 927 | 83 | 23 | 15 | HB≤293 | 抗氧化 | |||
①持久试验任选一个温度进行。 ②持久时序时间达到23h后试样未断时，允许每隔8~10h递增应力14MPa，直至试样断裂，但其延伸率仍应为δ5≥15/%。 | ||||||||||||||
