GH4080A
作者：上海闽冶 时间：2024-03-21 浏览：170人次
产品属性:
品牌：KX-Alloy
近似牌号：GH4080A，Nimonic80A
认证证书：ISO9001:2015
产地：中国江苏·丹阳
产品说明
合金类别：高温合金
基材形状：丝材/带材/棒材/管材/板材
合金系列：镍铬合金
执行标准：GB/T 14992
应用领域：远航船舶，航空航天，汽车领域
产品描述和应用
GH4080A是Ni-Cr基沉淀硬化型变形高温合金，使用温度小于800℃。合金主要是以加人铝、钛元素形成相沉淀强化相。合金在650℃~850℃范围有良好的抗蠕变性能和抗氧化性能。合金的冷、热加工性能良好。主要产品有热轧和锻制棒、冷拉棒、热轧板、冷轧板、带材以及环形件等。
GH4080A已用于制造航空发动机的转子叶片、导向叶片支座、扇形件安装环、螺栓、叶片锁板等零件。此外，也用于制造汽车发动机的紧固件和叶片，以及火车用的气门和轴件。近年来，随着国内外舰船制造业的发展，该合金大量用于制造舰船发动机的阀门。经700℃~850℃长期时效1000h后没有析出TCP相。

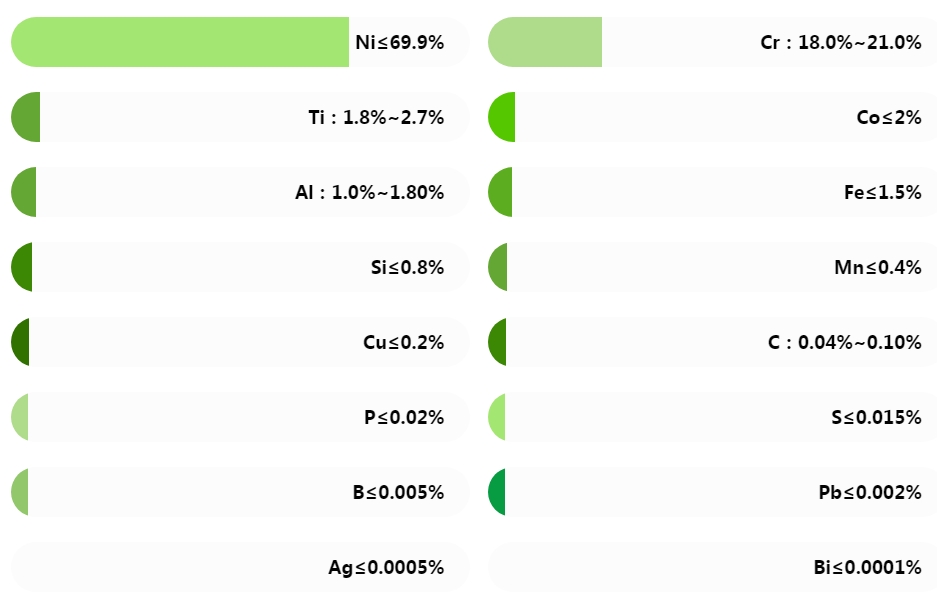

GH4080A的成份含量
力学性能
| 标准号 | 品种 | 热处理 方案号 | 试样串联对数 | θ /℃ | σ/MPa | 持久断裂寿命，τ/h | |||
| 单个值 | 平均值 | 范围值（Rmax）=（F）×（X） | |||||||
| WS9-7009 | 涡轮叶片用热轧棒 | Ⅰ | 3 | 750 | 340 | ≥23 | ≥32 | ≤0.6×实际平均值 | |
| 标准号 | 品种 | 热处理方案号 | 室温性能 | 750℃持久性能 | ||||||
| σb/MPa | σ0.2/MPa | δ5/% | HB | σ/MPa | τ/h | |||||
WS9-7011 WS9-7011环件 | 热轧、锻制、冷拉棒轧环件 | Ⅰ或Ⅱ | ≥1000 | ≥600 ≥620(紧固件用棒) | ≥20 | ≥285 | 340 | ≥30 | ||
| 标准号 | 品种 | 板厚/mm | 室温性能 | 750℃持久性能 | ||||||||
| 热处理方案号 | σn/MPa | σm.2/MPa | δ5/% | HV | 热处理方案号 | σ/MPa | τ/h | |||||
WS9-7095 | 热轧板、冷轧、薄板带材 | 0.25~0.35 | Ⅱ | ≥1030 | ≥15 | ≥280 | Ⅰ | 340 | ≥30 | |||
| >0.35~0.45 | ≥1030 | - | ≥20 | |||||||||
| >0.45~3.0 | ≥1030 | ≥640 | ≥25 | |||||||||
| >3.0-9.5 | ≥1030 | ≥620 | ≥20 | |||||||||
| 标准号 | 品种 | 壁厚/mm | 室温性能 | 750℃持久性能 | ||||||||
| 热处理方案号 | σn/MPa | σp0.2/MPa | δ5/% | HV | 热处理方案号 | σ/MPa | τ/h | |||||
WS9-7156 | 冷拔(轧) 无缝管 | ＜0.5 | Ⅱ | ≥1030 | ≥280 | Ⅰ | 340 | ≥30 | ||||
| 0.5~1 | ≥1030 | ≥640 | ≥15 | |||||||||
| >1 | ≥1030 | ≥640 | ≥20 | |||||||||
| 标准号 | 品种 | 热处理 | 室温性能 | 750℃持久性能 | ||||||||||
| σn/MPa | σp0.2/MPa | δ5/% | Ψ/% | Axv/J | HB | σ/MPa | τ/h | δ5/% | Ψ/% | |||||
QJ/DT 01.63018 | 汽轮机叶片用棒材 | 标准热处理 | 1000~1300 | ≥600 | ≥17 | ≥17 | ≥20 | ≥260 | 310 | ≥100 | ≥4 | ≥4 | ||
| 标准号 | 品种 | 热处理 | 室温性能 | |||||||
| σn/MPa | σp0.2/MPa | δ5/% | Ψ/% | Axv/J | 硬度 | |||||
QJ/DT 01.63022 | 柴油机气阀用(电热镦用)圆棒 | 标准热处理 | ≥1150 | ≥800 | ≥15 | ≥20 | - | HRC≥36 | ||
辽新 6-0051 | 车辆和轮船用棒材 | 标准热处理 | 1030~1275 | ≥640 | ≥20 | ≥20 | ≥21 | - | ||
QJ/DT 01.63019 | 气阀用锻制棒材和阶轴 | 标准热处理 | 1200~1400 | ≥800 | ≥15 | ≥25 | ≥35 | HB≥320 | ||
